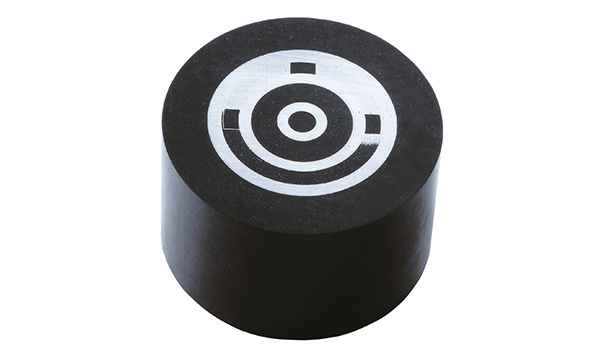

金相热镶嵌是一种常用的金相制样技术，它通过加热加压的方式，将树脂和样品镶嵌成一个规则形状、固定尺寸的样品。以下是一些金相热镶嵌的技巧：

样品清洗：在镶嵌前，应使用丙酮、酒精或超声波清洗样品，去除表面的油污、杂质和锈迹等，以确保胶水与样品的良好结合。清洗完成后，需将样品晾干或吹干。

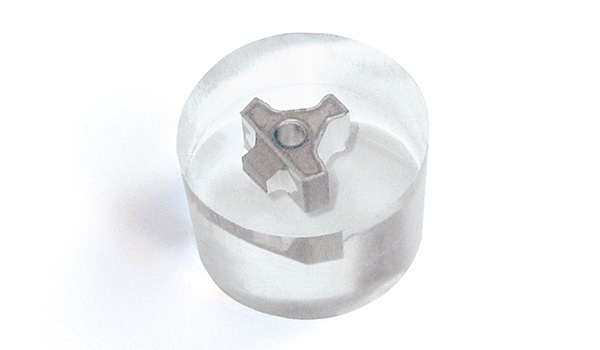

样品形状与尺寸：样品的几何尺寸及具体位置摆放会影响热镶嵌效果。复杂形状的样品（如环状、锯齿形）相对于标准形状的样品，更容易出现填充不充分的情形，需适度提高镶嵌压力。样品尺寸应根据热镶嵌筒径大小调整，通常样品与腔壁距离约3~5mm，镶嵌后的样品高度约为20mm。

树脂类型：热镶嵌常用的树脂有酚醛树脂和环氧树脂等。酚醛树脂经济、易磨抛，但收缩率相对较高；环氧树脂则耐磨削、低收缩、耐腐蚀，边缘保护好，更适合高硬度材料。

填料添加：在树脂中适当加入填料可以提高其硬度、耐磨性、保边性或导电性。例如Technotherm 3000里面就含有石墨，用于不可缺少高导电率的测试（如扫描电镜测试）。

温度与压力：热镶嵌过程中，应控制好加热温度和压力。一般来说，热镶温度控制在150至180℃，压力5至10MPa，保温保压5至10分钟。具体参数还需根据样品材料和树脂类型进行微调。

脱模剂使用：在镶嵌前，可以在模具内壁上施加一层薄薄的脱模剂（如德国古莎SOLILUB 热镶嵌机去除粉），以防止样品粘附在模具上。

预热与冷却：对于多孔或压力敏感的样品（如陶瓷、涂层等），建议在施压之前预热一段时间来软化树脂。镶嵌完成后，可以在压力下冷却至室温，然后再从镶嵌设备中取出样品，以获得更好的边缘保持和最小化的收缩间隙。

样品取出：对于环氧树脂等热固型树脂镶嵌的样品，固化后即使加热也不会变软。如果需要取出样品，可以采用加热烘烤软化后轻轻翘出的方法，或者使用热割刀对镶嵌的样品边缘区域局部加热烫化后取出。

样品检查：镶嵌完成后，应检查样品表面是否平整、无裂纹、无气泡等缺陷。如有缺陷，应及时调整镶嵌参数或重新镶嵌。

更多信息可咨询：13390834960

网址：www.pschina99.com
