回火指的是将经过淬火的工件重新加热到低于下临界温度Ac1（加热时珠光体向奥氏体转变的开始温度）的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用于减小或消除淬火钢件中的内应力，或者降低其硬度和强度，以提高其延性或韧性。淬火后的工件应及时回火，通过淬火和回火的相配合，才可以获得所需的力学性能。

回火马氏体前面我们已经介绍过，先来来看看回火屈氏体和回火索氏体的特征。

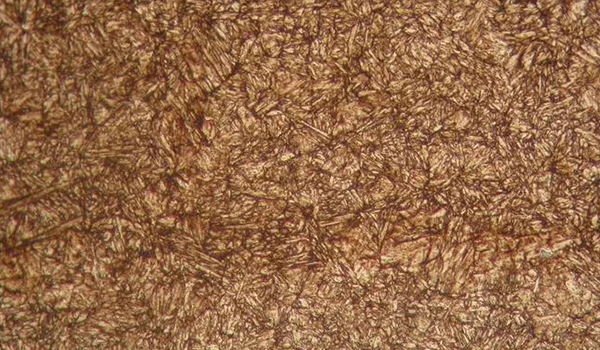

回火屈氏体是指碳化物和a-相的混合物。其特征：它由马氏体在350~ 500°C时中温回火形成。其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失,但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大。

回火索氏体以铁素体为基体，基体上分布着均匀碳化物颗粒。特征：它由马氏体在500~ 650°C时高温回火形成。其组织特征是由等轴状铁素体和细粒状碳化物构成的复相组织，氏体片的痕迹已消失，渗碳体的外形已较清晰，但在光镜下也难分辨，在电镜下可看到的渗碳体颗粒较大。

更多信息可咨询：13390834960

网址：www.pschina99.com
